三相电能质量分析仪

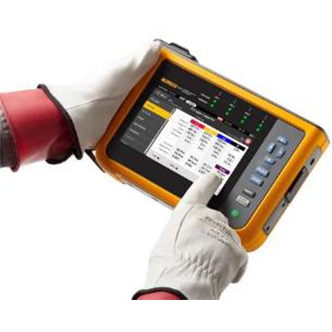

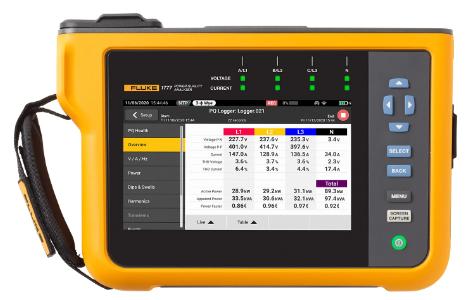

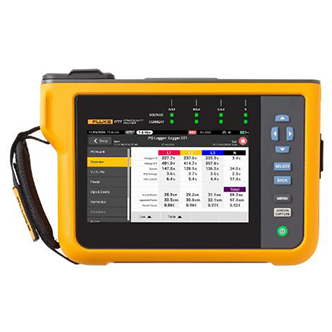

Fluke 1770 系列三相电能质量分析仪使电能质量记录、故障排除和分析变得简单。1770 系列的设计目标是实现更快速、更轻松的电能质量研究,提供自动测量、直观用户界面和设置,出色的规格以及简化的报告平台。该仪器还可以直接通过测量电路供电,无需寻找电源插座或使用很长的延长线

使用 1770 系列,您将不会错过关键的电能质量事件—从高达 8 kV 的快速瞬变,高达 30 kHz 的谐波,到骤降和骤升,以及电压、电流和功率测量,使您能够对电气系统进行全方位的分析。


产品特点
技术参数

电压输入

输入数量

4 路输入,相对于 PE 的三相和零线(5 个连接器)

测量类别

1000 V CAT III/600 V CAT IV

最大输入电压

1000 V rms/1000 V dc (1700 Vpk)

额定电压范围

星形和单相:可变 (50 V – 1000 V)

三角形:可变 (100 V – 1000 V)

标称电压符合 IEC 61000-4-30 A 类标准 (Vdin) 100 V – 690 V

输入阻抗

10 MΩ(P-P 和 P-N 之间)、5 MΩ(P-PE 和 N-PE 之间)

带宽

直流,高达 30 kHz,用于电能质量测量,不包括瞬变

分辨率

24 位同步采样

采样频率

50/60 Hz 时为 80 kS/s

缩放

1:1,可变,用于电压互感器



电压瞬变

测量范围

±8 kV

采样速率

1775:1 MS/s

1777:1 MS/s、20 MS/s

带宽

DC 至 1 MHz

触发器

可调触发电平。高频分量上的触发器 > 1.5 kHz

分辨率

14 位同步采样



电流输入

输入数量

4 路输入(三相和零线),为相连传感器自动选择量程

量程

交流

1 A 至 1500 A,使用 i17XX-FLEX1500 12

1 A 至 1500 A,使用 i17XX-FLEX1500 24

3 A 至 3000 A,使用 i17XX-FLEX3000 24

6 A 至 6000 A,使用 i17XX-FLEX6000 36

40 mA 至 40 A,使用夹钳 i40s-EL

4 A 至 400 A,使用夹钳 i400s-EL

直流

20 A 至 2000 A,使用夹钳 80i-2010-EL

带宽

DC 至 30 kHz

分辨率

24 位同步采样

采样频率

50/60 Hz 时为 80 kS/s

缩放

1:1,可变

输入电压

夹钳:50 mV / 500 mV rms;CF 2.8

罗哥夫斯基线圈:15 mV/150 mV rms @ 50 Hz,18 mV/180 mV rms @ 60 Hz;CF 4

全部为标称探头量程

输入阻抗

11 kΩ



Aux 输入

有线连接,使用 17XX-AUX 适配器

输入数量

2

输入范围

直流:0 V dc 至 ± 10 V dc

0 V 至 1000 V dc

输入阻抗

直流:2.92 MΩ

比例因数

格式:mx + b(增益和偏移)用户可配置

显示的单位

用户可进行配置(最长 8 个字符,例如 °C、psi 或 m/s)



电压和电流数据采集

输入电源频率

直流,50/60 Hz  15 %(42.5 Hz … 57.5 Hz、51 Hz … 69 Hz)

拓扑

1-φ、1-φ IT、分相、3-φ 三角形、3-φ 星形 IT、3-φ Aron/Blondel(二元三角形)、3-φ 三角形开放式分支、3-φ 高分支三角形

数据存储

Fluke 1773/1775:8 GB 内存(可使用 microSD 卡扩大内存)

Fluke 1777:32 GB microSD 卡(已安装)

内存容量

典型值:10 个为期 8 周、间隔为 1 分钟和 100 个事件的记录会话。

可用的记录会话数和记录周期取决于用户的需求

实时精度

内部:3 ppm(每天 0.26 s,每月 8 s)

NTP(互联网时间):根据互联网延迟,通常 < 0.1 s,相对于协调世界时 (UTC)

GPS:< 1 ms,相对于协调世界时 (UTC)



趋势间隔

测量的参数

请参阅操作手册

趋势间隔

用户可选:1 s、3 s、5 s、10 s、30 s、1 min、5 min、10 min、15 min、30 min

平均间隔,最小值/最大值

电压、电流:½ 周期 RMS(20 ms @ 50 Hz,16.7 ms @ 60 Hz)

Aux、功率:200 ms

总谐波失真

基于 50 谐波计算电压和电流的总谐波失真 (THD)



电能质量测量值

测量的参数

请参阅操作手册

谐波

h0 … h50

电压、电流和功率的 % 基波和 RMS

电压和电流的相位角,高达 h11

间谐波

ih0… ih50

电压和电流的 % 基波和 RMS

超谐波

2–9 kHz,200 Hz 频率点

9–30 khz,2 kHz 频率点

电压和电流的 RMS

谐波测量方法

根据 IEC 61000-4-7,分组谐波、子组谐波和单次谐波 bin。

根据配置的电能质量标准自动选择的方法或用户可配置。

总谐波失真

根据多达 50 次谐波进行计算(取决于选定的电能质量标准)

电源信号

2 个频率,范围从 110 Hz 到 3000 Hz

事件

电压

骤降、骤升、瞬断、快速电压变化、电源信号、波形偏差、瞬变

电流

浪涌电流

触发记录

电压和电流的半周期 RMS 持续 10 s

10/12 周期的电压和电流波形

电源信号:电源信号电压的 200 ms RMS,最长 120 s

瞬变:电压波形

Fluke 1777:1 MS/s 或 20 MS/s,500000 pts;Fluke 1775:1 Ms/s,25000 pts)



符合标准

电源

IEEE 1459

谐波

IEC 61000-4-7: Class 1

IEEE 519(短时和超短时谐波)

闪变

IEC 61000-4-15 F1 类

电能质量

IEC 61000-4-30 A 类,IEC 62586 PQI-A-PI

电能质量合规性

EN 50160 + GOST + NEQUAL + NETCODE + FOL



接口

以太网

1 Gbit/s 1000BASE-T

USB A 型

USB 2.0 高速 U 盘,用于传输测量数据、固件更新和许可证安装。最大供电电流:500 mA

USB-C

USB 2.0 高速,用于将数据下载至 PC 和校准(需要 USB A 型转 USB-C 或 USB-C 转 USB-C 线缆)

分析仪辅助电源(需要 USB C 电源适配器,支持 PD 2.0 或更高版本协议,支持 9 V 1.8 A)

USB 3.0 超高速,用于 USB-C 闪存盘,用于传输测量数据、固件更新和许可证安装。最大供电电流:900 mA

WiFi/BLE 模块1

802.11 ac 2.4 GHz/5 GHz,支持并发接入点和客户端模式

蓝牙 5.0/BLE

天线:内置和外置2

LTE/4G 模块3

LTE-A Cat 12

全球 LTE-A 和 UMTS/HSPA+ 覆盖范围

天线:外置2

GPS

MCX 连接器,用于连接 GPS/GLONASS2 的 GNSS 天线

1 177X/BASIC 机型不提供

2 需要 5m 延长线,Fluke 零件号:5263915

3 可用性和支持的提供商因国家/地区而异。请咨询您当地的福禄克代表。

电气测量精度

参数

量程

分辨率

参考条件下的固有精度

读数的 % + 满量程的 %


电压

1000 V

0.1 V

标称电压的 0.1 %

符合

IEC 61000-4-30 A 类标准1,2

  ±(0.04 % + 0.004 %)3


电压骤降和骤升

-

0.1 V

标称电压的 0.2 %1,2


电压瞬变

±8 kVpk

-

±5 % +0.25 %)


电压谐波/间谐波

100 %

0.1 %/0.1 mV

≥1 % 标称电压1  读数的 ±2.5 %

<1 % 标称电压 1:  ±0.025 标称电压


电压的总谐波失真

100 %

0.1 %/0.1 V

±(2.5 % + 0.5 %)


电压失真 2-9 kHz

最大 100 V

0.1 mV

±(2.5 % + 0.1 V)


电压失真 9-30 kHz

最大 100 V

0.1 mV

±(2.5 % + 0.1 V)


电流

(罗哥夫斯基夹钳模式)

使用 iFlex 1500 A,

i17XX-FLEX1500 24

150 A

1500 A

0.01 %

0.1 A

±(1 % + 0.02 %)

使用 iFlex 3000 A,

i17XX-FLEX3000 24

300 A

3000 A

0.01 A

0.1 A

±(1 % + 0.03 %)

使用 iFlex 6000 A,

i17XX-FLEX6000 36

600 A

6000 A

0.1 A

1 A

±(1.5 % + 0.03 %)

使用交流夹钳 40 A,

i40s-EL

4 A

40 A

0.001 A

0.01 A

±(0.7 % + 0.02 %)

使用交流夹钳 400 A,

i400s-EL

40 A

400 A

0.01 A

0.1 A

±(2 % + 0.2 %)

 ±(0.7 % + 0.1 %)

使用交流/直流夹钳

2000 A、80i-2010s-EL

200 A

2000 A

0.01 A

0.1 A

±(0.8 % + 0.2 %)

电流最小值/最大值

100 %

由附件定义

固有精度 x2


电流谐波/间谐波

100 %

0.1 %/0.01 A

≥3 % 标称电流:  读数的 ±2.5 % 4

<3 % 标称电流:  标称电流 ±0.15 %


电流的总谐波失真

100 %

0.1 %

±(2.5 % + 0.5 %)


频率

42.5 Hz … 69 Hz

0.001 Hz

±0.01 Hz


电压失衡

100 %

0.1 %

±0.15 %


电流失衡

100 %

0.1 %

±0.15 %


闪变 Pinst、Pst、Plt

0 至 20

0.01

5 %


电源信号电压

高达 3 kHz

标称电压的 0-15 %

0.1 V/0.1 %

1-3 % 标称电压:标称电压的 ±0.15 %

3-15 % 标称电压:读数的 ±5 %


AUX 输入

±10 V

0.1 mV

±(0.2 % + 0.05 %)


1 标称电压在 100 V 至 690 V 范围内;也称为 Udin。

2 0 °C 至 45 °C:固有精度 x2。0 °C 至 45 °C 以外:固有精度 x3

3 只适用于校准实验室

4 使用 iFlex 1500A、I17XX-FLEX1500 24


功率/电能

参数

直流输入1

夹钳 i40S-EL

功率范围 W、VA、var

夹钳:50 mV/500 mV

罗哥夫斯基:15 mV/150 mV

4 A/40 A

夹钳:50 W/500 W

罗哥夫斯基:15 W/150 W

4k W/40 kW

最大分辨率 W、VA、var

0.1 W

1 W/10 W

相位(电压到电流)1

±0.2°

±1°



参数

iFlex 1500A,I17XX-FLEX1500 24

iFlex 3000A,I17XX-FLEX3000

iFlex 6000A,I17XX-FLEX6000

功率范围 W、VA、var

150 A/1500 A

300 A/3000 A

600 A/6000 A

150 kW/1.5 MW

300 kW/3 MW

600 kW/6 MW

最大分辨率 W、VA、var

0.1 kW/1kW

1 kW/10 kW

1 kW/10k W



参数


I17XX-FLEX1500 24

I17XX-FLEX3000

I17XX-FLEX6000

有功功率 P

PF ≥ 0.99

150 A/1500 A

300 A/3000 A

600/6000A

1.2 % + 0.005 %

1.2 % + 0.0075 %

1.7 % + 0.0075 %

有功电能 Ea

0.1 ≤ PF < 0.99

(1.2+√(1-PF2)/(2 PF)) % + 0.005 %

(1.2+√(1-PF2)/(2 PF)) % + 0.0075 %

(1.7+√(1-PF2)/(2 PF)) % + 0.0075 %

视在功率 S

视在能量 Eap

0 ≤ PF ≤ 1

1.2 % + 0.005 %

1.2 % + 0.0075 %

1.7 % + 0.0075 %

无功功率 Q

无功电能 Er

0 ≤ PF ≤ 1

测得的视在功率/电能的 2.5%

附加不确定性

(功率高量程的 %)

VP-N > 250 V

0.02 %

0.02 %

0.02 %

相位(电压到电流)

-

0.28°

0.28°

0.28°

1 标称电压在 100 V 至 690 V 范围内;也称为 Udin。

参比条件

环境:23 °C ±5 °C,仪表至少工作 30 分钟,无外部电/磁场,相对湿度小于 65 %

输入条件:Cos Φ/PF=1,正弦信号 f=50/60 Hz,电源 120 V/230 V ±10 %。

电流和功率技术指标:输入电压 >100V

输入电流 > 电流范围的 10 %

一次侧导体位于电流钳或罗哥夫斯基线圈的中心位置

温度系数:高于 28 °C 或低于 18 °C 时,每摄氏度增加 0.1 x 规定精度

一般技术指标

主要特点

保修期

分析仪:2 年(不含电池)

附件:1 年(含电池)

校准周期

2 年

尺寸(长 x 宽 x 高)

28.0 cm x 19.0 cm x 6.2 cm (11.0 in x 7.5 in x 2.4 in)

重量

2.1 kg (4.6 lb)

防盗保护

Kensington 防盗锁适用的槽



环境参数

工作温度范围

-10 °C 至 50 °C

存放温度范围

-20 °C 至 60 °C

工作湿度

IEC 60721-3-3: 3K5(修订版):

-10 °C 至 30 °C:≤95 %,无冷凝或冰

35 °C:70 %

40 °C:55 %

50 °C:35 %

IP 等级

IEC 60529:IP50

振动

IEC 60721-3-3 / 3M2



电源

电压范围

100 V – 600 V -15 %/+10 % (85 V … 660 V)

功耗

最大 40 VA

电源频率

50/60 Hz (42.5 Hz … 69 Hz)

不间断电源

锂离子电池 BP1770,具有更大的温度范围,客户可更换

电池供电的运行时间:1.5 小时



安全性

一般信息

IEC 61010-1:污染等级 2

电源

过电压 CAT IV 600 V

配有电源适配器 MA-C8:过电压 CAT II 300 V

测量

IEC 61010-2-030:CAT IV 600 V、CAT III 1000 V

海拔 2000 m 至 4000 m

降额至:

电源:CAT IV 300 V

配有 MA-C8 适配器:CAT II 150 V

测量:CAT IV 300 V、CAT III 600 V、CAT II 1000 V




配置与选件
资料下载
  • 产品资料下载
  • 应用方案资料下载

    文档名称 更新日期 文档大小 下载

  • SP800系列矢量网络分析仪-技术概览 2024-01-09 19.9 MB

    文档名称 更新日期 文档大小 下载

  • SP800系列矢量网络分析仪-技术概览 2024-01-09 19.9 MB
